AES/EBU是（音频工程师协会/欧洲广播联盟）的缩写 ，是两者一路开发的一个数字音频传输尺度 ，并且是现有音频设备市场较为盛行的专业数字音频尺度 ，也是如今广播级数字音频传输的重要体式.
在数字音频接口方面讲到接口的名称 ，我们其实讲的更多的是传输和谈或尺度。AES/EBU是基于单根绞合线对来传输数字音频数据的串行位传输和谈。毋庸平衡即可在长达100米的距离上传输数据。AES/EBU作为传输和接管数字音频信号的接口和谈 ，划定音频数据必须以2的补码进行编码。它的传输介质是电缆 ，允许高带宽容量和由A /D转换器产生的并行数据字节的串行传输。在串行传输16～20 bit的并行字节时先传输最低有效位 ，而后由传输端参与字节时钟标志每个样值的起头 ，最后的数据流为双相标志码编码。
AES/EBU信号流中也提供了传输节造的步骤和状态信息的暗示( channel status bit)和一些误码的检测能力。
▌AES/EBU的衔接媒质

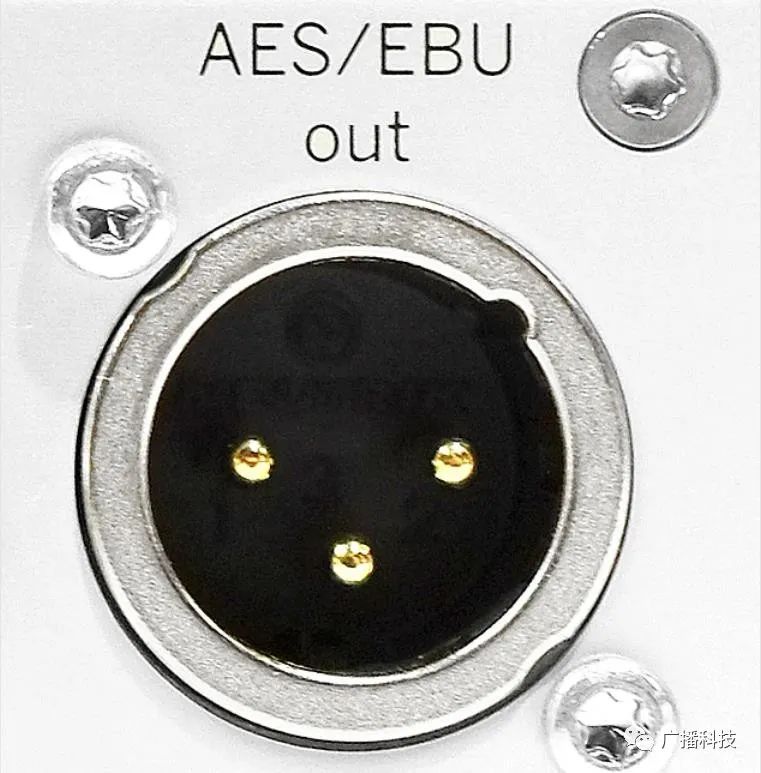

(1)平衡或差分衔接 ，使用XLR (卡农)衔接器的三芯屏蔽电缆 ，阻抗110Ω ，电平领域0.2～5Vpp ，抖动为±20ns。
(2)单端非平衡衔接 ，使用RCA插头的音频同轴电缆。
(3)光学衔接 ，使用光纤衔接器。

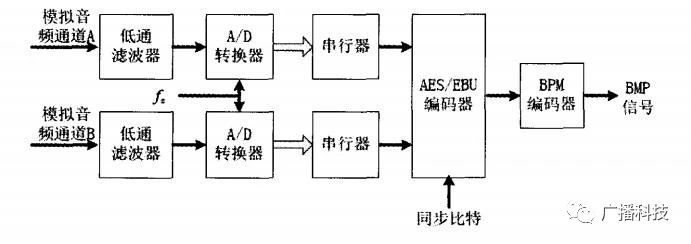

▌AES/EBU编码器框图和并串转换

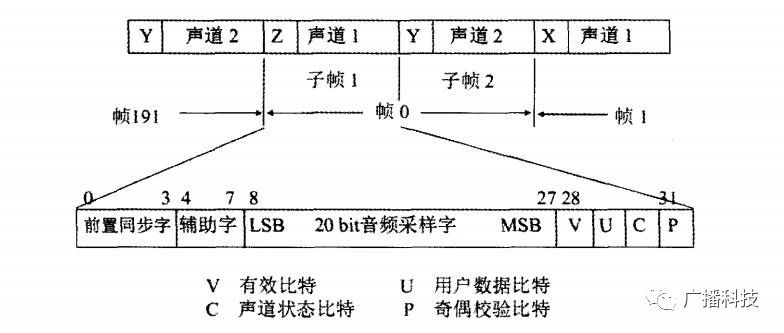

▌AES/EBU接口数据结构
AES/EBU一个音频帧蕴含两个32比特的子。ㄗ又1和子帧2） ，一个子帧只蕴含一个音频声路的一个样值数据20比特、同步数据（子帧的首标）4个比特、附加数据4个比特地离为：
有效比特（V）1比特：暗示样值数据是音频且可进行D/A转换 ，则此比特置0。不然样值有问题 ，接管设备将输出静音。
