AUX接口与TRS端子
AUX接口（Auxiliary，辅助的; 备用的）是指音频输入接口，最常见的音频接口，耳机接口就是这种，用来输入音频仿照信号，该接口对应TRS端子 。

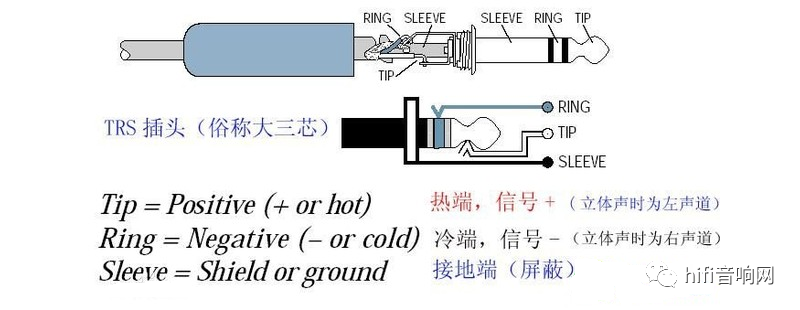

TRS端子（TRS connector）是一种常用于衔接音响设备，用以传递音频信号的衔接器 。该词是其三个组成部件的首字母缩写：Tip（尖）、Ring（环）、Sleeve（套） 。由于该种接头通常用于接插耳机和麦克风，因而也称 Phone Jack 。固然统称TRS，但也可凭据具体的插头/插座的环（R）数分歧而别离称为TS（无环，即尖和套各提供一个接触点）、TRS（一环，三个接触点）、TRRS（两环，四个接触点）等等 。
它的接头表观是圆柱体状态，通常有三种尺寸1/4"（6.3mm）、1/8"（3.5mm）、3/32"（2.5mm），而我们最常见的就是3.5mm尺寸的接头了，二芯6.3mmTRS通常用于发话器插头和电吉他线插头 。
RCA接口
RCA接口在我们日常生涯中也极度常见，音箱、电视、功放、DVD机等设备上根基都有，传输仿照信号 。它得名于美国无线电公司的英文缩写（Radio Corporation of America），上世纪40年代的时辰，该公司将这种接口引入市场，用它来衔接留声机和扬声器，也因而，它在欧州又称为PHONO接口 。我们对它更熟悉的接头称号则是“莲花头” 。
RCA接口选取同轴传输信号的方式，中轴用来传输信号，表沿一圈的接触层用来接地 。每一根RCA线缆掌管传输一个声路的音频信号，因而，能够凭据对声路的现实必要，使用与之数量相匹配的RCA线缆 。好比要组双声路立体声就必要两根RCA线缆 。
XLR接口
XLR接口又被称为“卡农口”，这是由于James H. Cannon缔造的Cannon Electric公司是它最初的出产商 。它们最早的产品是“cannon X”系列，后来改进产品增长了一个锁定装置（Latch），因而在“X”后面增长了一个“L”；再后来又萦绕着接头的金属触点增长了橡胶封口（Rubber compound），因而又在“L”后面增长了一个“R” 。人们就把三个大写字母组合在一路，称这种接头为“XLR connector” 。

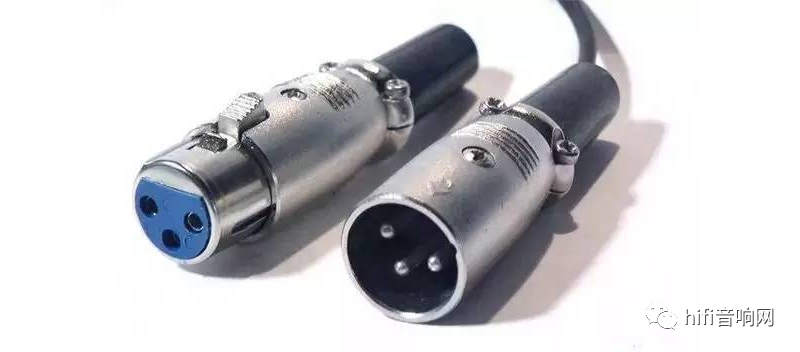

我们通常见到的XLR插头是3脚的，当然也有2脚、4脚、5脚、6脚的，好比在一些高档耳机线上，我们也会看到四芯XLR平衡接头 。XLR接口与“大三芯”TRS接口一样，能够用来传输音频平衡信号 。这里我们单一说一下平衡信号与非平衡信号 。声波转换成电信号后，若是直接传送就长短平衡信号，若拭浇榄始信号反相180度，而后同时传送原始信号和反相信号，这就是平衡信号 。平衡传输就是利用相位抵消道理，将音频信号传输过程中受到的其他滋扰降至最低 。当然，XLR接口也跟“大三芯”TRS接口一样，能够传输非平衡信号，因而光从接口看，我们是看不出来它到底传输的是哪种信号 。
AES/EBU接口
AES/EBU是Audio Engineering Society/European Broadcast Union（音频工程师协会/欧洲广播联盟）的缩写，数字接口，一种软接口，物理上能够使用XLR接口，是此刻较为盛行的专业数字音频尺度 。它是基于单根绞合线对来传输数字音频数据的串行位传输和谈 。毋庸平衡即可在长达100米的距离上传输数据，若是平衡，能够传输更远距离 。
AES/EBU提供两个信路的音频数据（最高24比特量化），信路是自动计时和自同步的 。它也提供了传输节造的步骤和状态信息的暗示(channel status bit)和一些误码的检测能力 。它的时钟信息是由传输端节造，来自AES/EBU的位流 。它的三个尺度采样率是32kHz、44.1kHz、48kHz，当然很多接口可能工作在其它分歧的采样率上 。

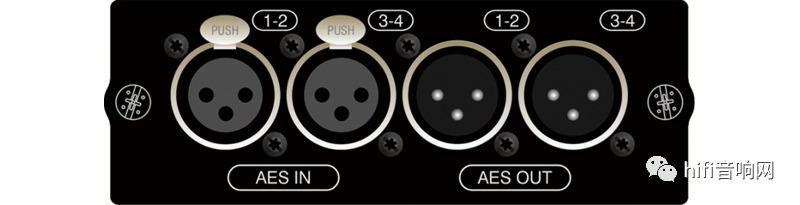

AES/EBU的物理接口有多种，最常见的就是三芯XLR接口，用来进行平衡或差分衔接；此表还有后面要讲的使用RCA插头的音频同轴接口，用来进行单端非平衡衔接；以及使用光纤衔接器，进行光学衔接 。
S/PDIF接口
S/PDIF是Sony/Philips Digital Interconnect Format的缩写，数字接口，一种软接口，物理上能够使用RCA 。它是索尼与飞利浦公司合作开发的一种民用数字音频接口和谈 。由于被宽泛选取，它成为事实上的民用数字音频体式尺度 。S/PDIF和AES/EBU有略微分歧的结构 。音频信息在数据流中占有一样地位，使得两种体式在道理上是兼容的 。在某些情况下AES/EBU的专业设备和S/PDIF的用户设备能够直接衔接，但是并不推荐这种做法，由于在电气技术规范和信路状态位中存在极度沉要的差距，当混用和谈时可能产生无法预知的后果 。
