1.天线的无源参数

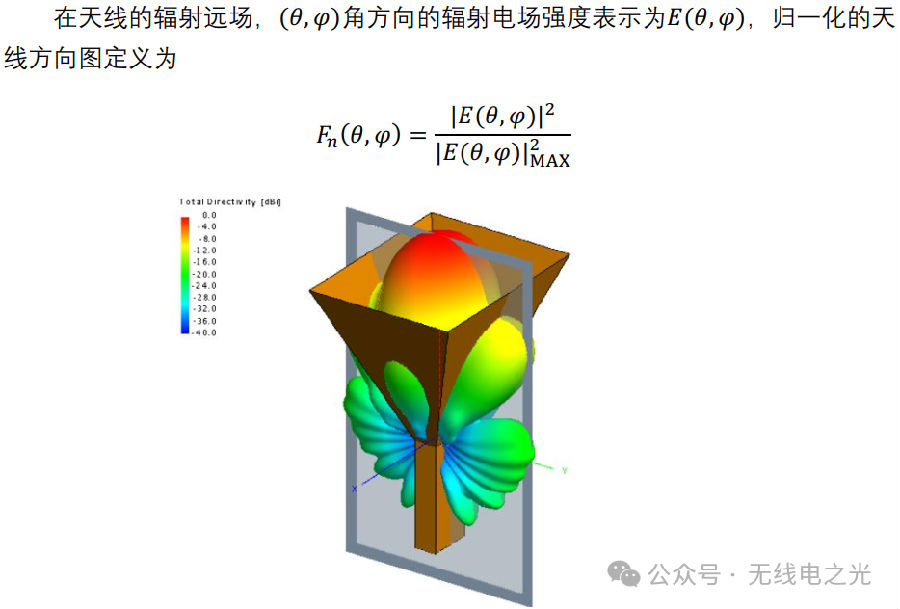

天线的无源参数重要有端口阻抗（驻波比、回波损耗）、增益、方向图、效能和极性等参数。1.1远场方向图
1.2方向性系数
1.3天线效能
由于天线阻抗与馈线的不匹配，注入到天线端口的功率有一部门被反射回去。由此界说天线的传输效能，具体为天线接管到的功率与输入功率的比值，即
2.天线的有源参数
天线的有源参数蕴含有天线辐射功率、接管活络度等，天线的有源参数属于系统级此外测试，肯定蕴含了接管机或发射机。2.1 EIRP

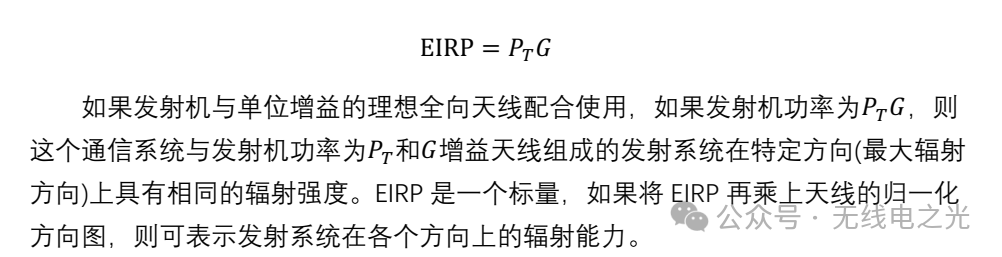

EIRP(Effective lsotropic Radiated Power)：等效全向辐射功率，为发射机功率与天线在特定方向增益的乘积，即
2.2 ERP
ERP与EIRP概想类似，它暗示发射机和天线组合在特定方向上的辐射功率与半波偶极振子增益的比值，即
其中，偶极子天线增益为1.64。
2.3 TRP

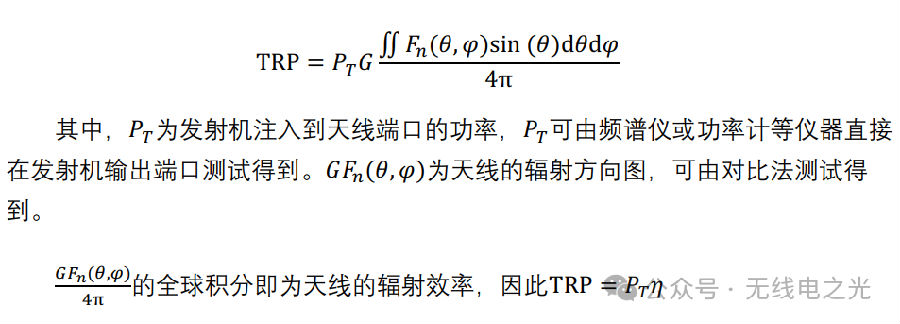

TRP(Total Radiated PowerQ)：天线辐射功率的总和，用于衡量系统的上行参数（即发射机）。TRP与发射机功率成正比，具体写为
2.4 EIS
EIS(Effective isotropic sensitivity)：是有效各向同性活络度，是接管机的BER、BLER、吞吐量等参数高于阈值所必要的最幼功率，此功率值是与
