前面我们曾提到超5类网线、六类网线的使用个性 ，关于七类很少提到 ，最近也有一些伴侣问到关于七类网线的一些问题 ，本期我们就来具体相识七类网线若何使用？
要相识七类网线若何使用？必要把握这三个问题：
1、什么是七类网线？
2、七类网线与六类网线有什么区别？
3、7类网线的利用场景？
一、什么是七类网线？
但是对于七类网线可能接触的不多 ，它重要为了适应万兆位以太网技术的利用和发展。但它不再是一种非屏蔽双绞线了 ，而是一种屏蔽双绞线。

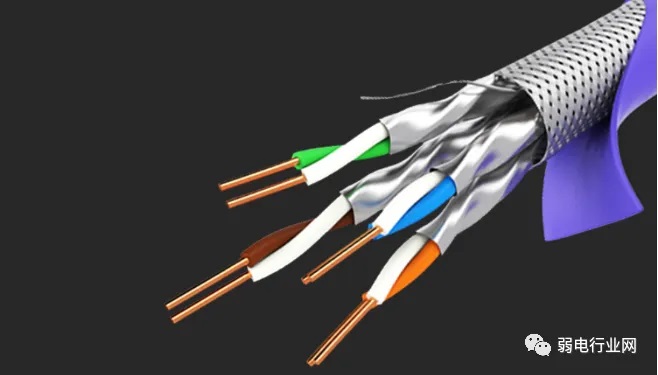

七类网线是一种8芯屏蔽线 ，和通常的屏蔽线分歧 ，七类系统只基于屏蔽电缆。在七类线缆中 ，每一对线都有一个屏蔽层 ，四对线合在一路还有一个公共大屏蔽层。
七类系统能够提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。重要合用于万兆以太网 ，是六类线和超六类线的2倍以上 ，传输速度可达10Gbps以上。
目前七类网线并没有大领域使用 ，只在有些特殊项目中使用。
二、7类线与超6类线的区别
最高传输频率达500MHz,是六类线的两倍 ，重要用于万兆（10G)网络 ，表表皮标注“CAT.6A” ，此表 ，超六类网线支持10G以太网 ，在表观上会有10Gigabit的类似标识 ；
6类线有两种 ，通常单股裸铜丝直径为23AWG ，约蹬宗0.573毫米 ，也有24AWG的6类线 ，粗度约为0.511毫米。
七类线：
七类线与超六类网线的机能靠近 ，选取纯铜8芯 ，占有屏蔽层 ，机能越发壮大 ，传输速度能够达到10Gbps ，用于数据中心等场所。

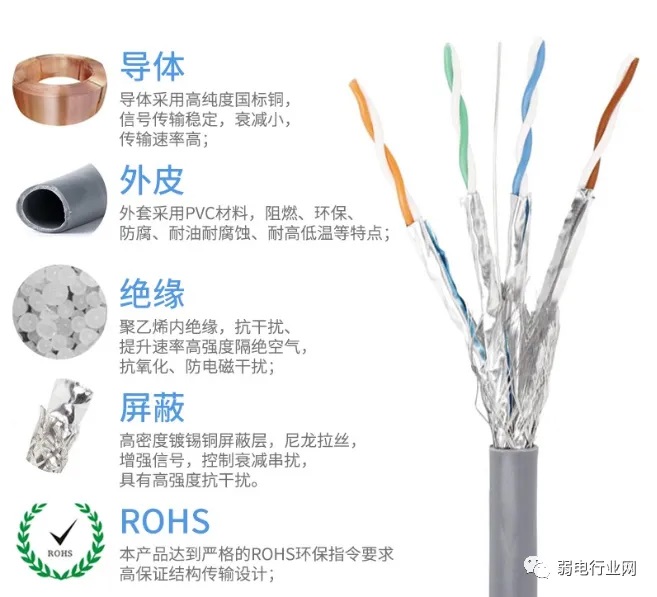

每对都有一个屏蔽层（通常为金属箔屏蔽 ） ，而后8根芯表还有一个屏蔽层（通常为金属编织丝网屏蔽Braided Shield） ，接口与RJ-45一样。总屏蔽+ 线对屏蔽（通常为金属箔屏蔽） ，七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz ，超七类线的传输频率为1000MHz ，七类齐全支持万兆。
实物对好比下：
七类线线芯使用的是直径近 0.58mm 优质无氧铜为传输导体 ，比6类线稍粗一点点 ，极大提高了单根导体传输能力 ，传输距离最佳也是在100米左右。
从网线的线芯来看 ，5类线、6类线 ，7类线 ，线芯的直径都有所增长 ，使用的铜质越优质 ，传输的速度越快 ，越不变。

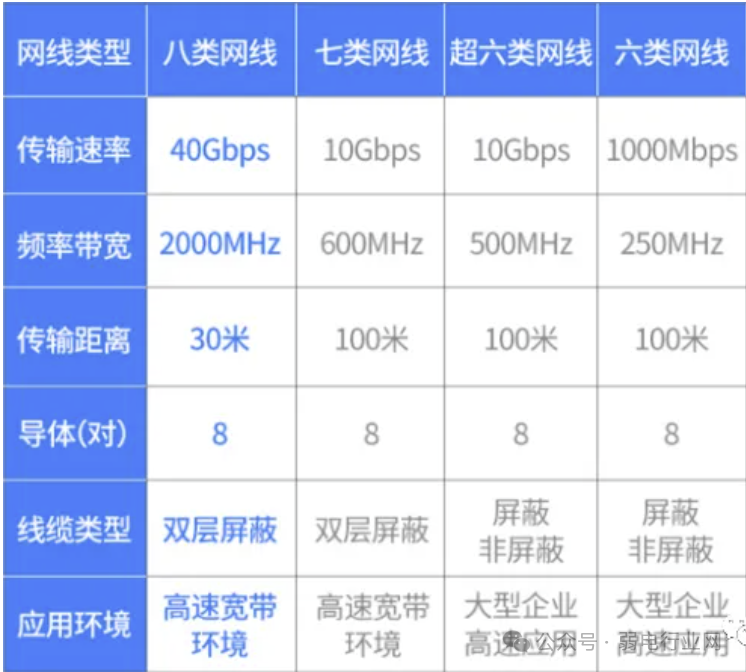

总结下来 ，就是下面这张图：
这里有必要提下八类网线 ，跟七类网线一样的是双层屏蔽（SFTP） ，它占有两个导线对 ，2000MHz的超高宽屏 ，传输速度高达40Gb/s ，但它最大传输距离仅有30m ，故通常用于短距离数据中心的服务器、互换机、配线架以及其他设备的衔接。固然八类线传输距离短 ，
